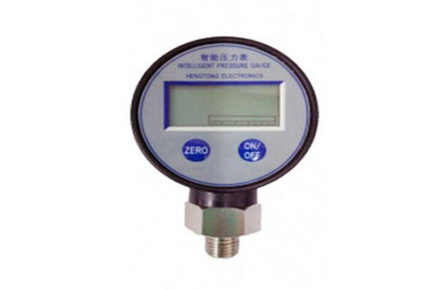

數字壓力變送器-3051數字壓力變送器-帶通訊數字壓力變送器
數字壓力變送器采用外部電源供電，具有現場顯示和輸出數字通訊接口功能，可輸出4-20毫安電流信號。
接線與調校：
變送器系統連接如圖所示，24VDC電源通過屏蔽電纜給變送器供電，“V+”接 24VDC的正極，“V-”接負極，輸出 4-20mA 將變送器接到標準信號源上（電阻箱或毫伏計），在信號源給出零點和滿度信號時反復調零點及滿度電位器，即可精確調整量程�！癦”為 零點調整電位器，“S”為滿度調整電位器（所有電位器在出廠以前都已校好)使用中，因線阻、環境溫度等因素影響而產生誤差時，只需微調零點電位器“Z”即可校正。本校準方法也可用于修正系統誤差。
數字壓力變送器-3051數字壓力變送器-帶通訊數字壓力變送器
說明：一般電源電壓Ｖs選用24V，負載電阻RL選用250Ω，這樣當回路中通過4～20mA電流時，RL上的電壓降為1～5V。如果Ｖs和RL選用別的數值，那么RL值不能超過由公式RL= 計算得到的數值。
