快速批量校驗設備的生產背景：
西安云儀主要生產壓力表，壓力變送器，壓力計量設備，在日常的工作中，西安云儀生產部需要校驗大批量的壓力表，壓力變送器，精密壓力表，再此背景下經過生產部和技術部的努力，為實現規�；魉�生產而設計的一套工裝孕育而生，此套工裝經過生產實際檢驗2年多（年生產壓力表幾十萬只），修改具體細節50多處，現對外銷售，目的是為了提高校驗的效率和速度。
快速批量壓力校驗設備的特點
1、加壓速度快（60MPa只需用3秒鐘）
2、沒有繁瑣的加壓裝置，壓力更穩定
3、批量校驗裝置可以大大減輕勞動強度，實現批量化生產
快速批量壓力校驗設備的分類：
1、液壓臺主要校驗4MPA-60MPA的壓力儀表
2、氣壓臺主要校驗0-4MPA的壓力儀表
3、真空校驗臺主要校驗-0.1-0MPA的真空壓力設備
4、活塞式壓力計群檢裝置
快速批量壓力校驗設備的原理
批量壓力校驗設備的型號及規格
|
名稱 |
型號 |
備注 |
|
液壓校驗裝置 |

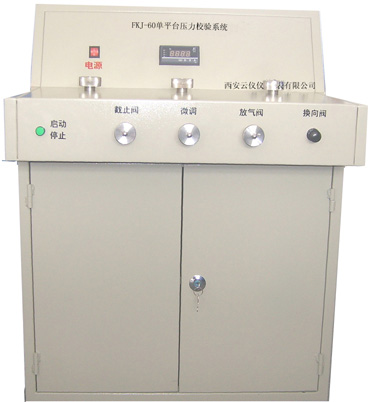

計量型：FKJ-60 |
一個人操作，快速檢定4-60Mpa內的壓力儀表（液壓） |
|
生產型：FKS-60 |
多人操作，快速檢定4-60Mpa內的壓力儀表（液壓） |
|
真空校驗裝置 |
計量型：FKJ-0.1 |
一個人操作，快速檢定-0.095-0MPa內的壓力儀表 |
|
生產型：FKS-0.1 |
多人操作，快速檢定-0.095-0MPa內的壓力儀表 |
|
氣壓校驗裝置 |
計量型：FKJ-4 |
一個人操作，快速檢定0-4Mpa內的壓力儀表（氣壓） |
|
生產型：FKS-0.1 |
多人操作，快速檢定0-4Mpa內的壓力儀表(氣壓) |
如校驗25MPA壓力表
設置加壓峰值為25MPA，電動泵加壓開始，儲壓設備壓力到25MPA電動泵停止加壓，開啟工作臺加壓閥，壓力導入工作臺實現壓力的增，增壓閥為特殊材質的閥門，可實現微調，檢定回程的時候開啟工作臺的減壓閥，壓力減小，減壓閥流出的導壓介質直接過濾回流到加壓泵內，整個檢定過程完成，檢定下一塊表重復此操作即可。儲壓設備存儲的壓力可以檢定10個壓力表而無需再次啟動電動泵.
輕松校表只需要2個閥門，一增一減，大大減小了工作強度，增加了工作效率
校驗速度：25MPA的一般壓力表，每個表校驗5個點為例，每小時校驗62只，平均不到一分鐘校驗一只
