一體式渦街流量計產品描述：
一體式渦街流量計是根據卡門渦街原理研發生產。測量氣體、蒸汽及液體的體積流量。一體式指?jìng)鞲衅骱娃D(zhuǎn)換器為一體進行現場顯示的渦街流量計�？蔀�24V供電電流輸出型或電池供電型。
根據連接方式不同分兩種：

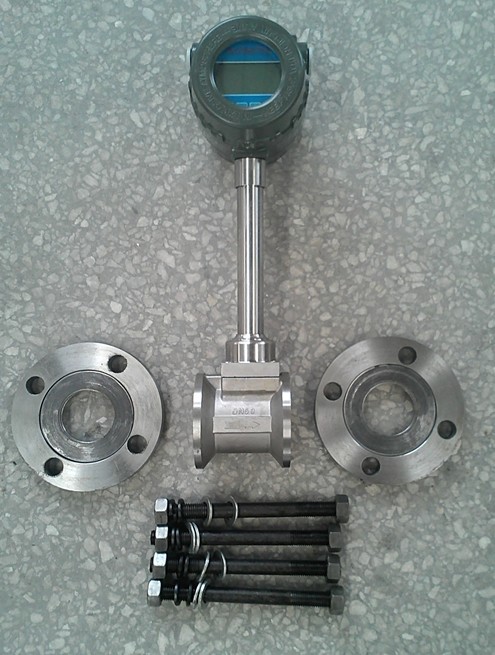

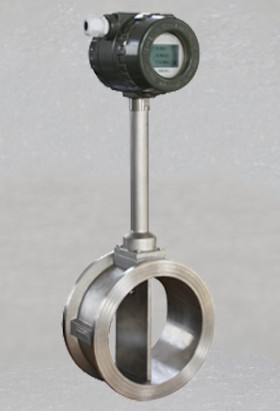

法蘭夾裝渦街流量計

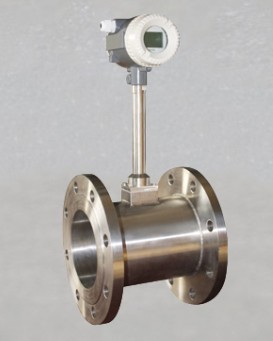

法蘭連接渦街流量計：
一體式渦街流量計特點：
無可動部件，長期穩定，結構簡單便于安裝和維護
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正，提高測量精度
壓力損失小，量程范圍寬
采用EEPROM對累積流量進行掉電保護，保護時間大于10年
渦街流量計主要特點就是儀表耐用使用年限長，缺點是怕現場管道震動，不過現在電子技術的發展已經很大程度上提升儀表的抗震性。
一體式渦街流量計應用領域：
電廠、鋼廠等廠區測量蒸汽，工業用測量壓縮空氣、其他氣體。也可用來測量液體，不過由于其他流量?jī)x表在測量液體方面的優越性，很少有客戶選擇用渦街來測量液體。
一體式渦街流量計詳細參數：
|
公稱通經（mm） |
15，20，25，40，50，65，80，100，125，150，200，250，300 |
|
儀表材質 |
1Cr18Ni9Ti |
|
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa；PN4.0Mpa |
|
被測介質溫度（℃） |
－40～+250℃；－40～+350℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
精度等級 |
測量液體：示值的±0.5 |
|
測量氣體或蒸汽： |
示值的±1.0、±1.5 |
|
量程比 |
1:10；1:15 |
|
阻力損失系數 |
Cd<2.6 |
|
輸出信號 |
可選4-20mA或脈沖 |
|
供電電源 |
傳感器：+12VDC、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池 |
|
信號傳輸線 |
STVPV3×0.3（三線制），2×0.3（二線制） |
|
安裝方式 |
法蘭夾持或一體化法蘭連接 |
|
傳輸距離 |
≤500m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
|
允許振動加速度 |
1.0g |
